 酸雾净化塔应力应变的集中性：原理、影响与应对策略



 本文深入探讨酸雾净化塔应力应变集中性的内在机理、影响因素及其在工程实践中的关键意义。通过详细分析应力应变集中的产生原因、常见部位和危害，结合实际案例提出有效的检测、预防和控制措施，旨在为酸雾净化塔的设计、制造、安装及维护提供全面且深入的理论依据与实践指导，确保其在复杂工况下安全、稳定、高效运行，延长设备使用寿命并降低运行成本。



 一、引言

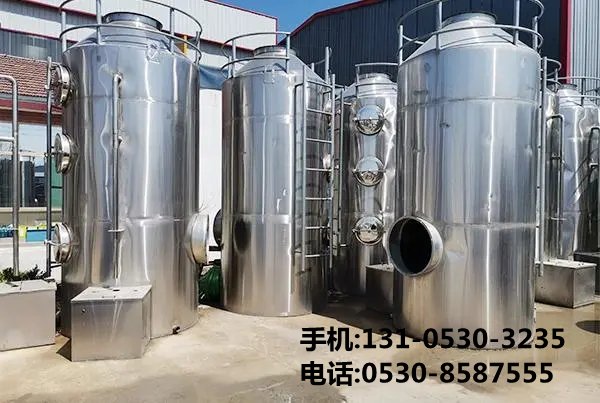

酸雾净化塔作为工业废气处理***域的关键设备，广泛应用于化工、电镀、冶金等行业，用于去除生产过程中产生的酸性气体污染物，以符合环保排放标准并保障生产环境的清洁与安全。其内部结构通常包含塔体、填料层、喷淋系统、除雾装置以及进出口管道等部件，在长期运行过程中，由于受到腐蚀性介质、温度变化、机械载荷等多种因素的综合作用，应力应变集中现象较为突出，这不仅影响设备的正常运行性能，还可能引发严重的安全隐患，如塔体泄漏、坍塌等事故，因此深入研究酸雾净化塔应力应变的集中性具有极为重要的工程价值和现实意义。



 二、酸雾净化塔应力应变集中的原理



 （一）应力集中的定义与理论基础

应力集中是指由于构件形状、尺寸的突然变化或存在局部缺陷等原因，导致在外力作用下，构件的某些局部区域内应力显著高于平均应力水平的现象。在酸雾净化塔中，根据弹性力学的基本理论，当塔体或其部件的几何形状发生突变时，如孔洞、缺口、转角、焊缝等位置，原本均匀分布的应力场会受到干扰，产生应力扰动。这些区域的应力线会出现密集和重新分布，使得局部应力值急剧升高，形成应力集中。例如，根据圣维南原理，在远离应力集中区域一定距离后，应力分布将逐渐趋于均匀，但在集中区域附近，应力梯度较***，***应力值往往可达到平均应力的数倍甚至数十倍，这取决于应力集中系数的***小，而应力集中系数又与构件的形状、尺寸变化程度以及缺陷的类型和严重程度密切相关。



 （二）应变集中的伴随现象

与应力集中相对应，应变集中也不可避免地发生在酸雾净化塔的应力集中区域。由于应力与应变之间存在紧密的物理联系，根据胡克定律在弹性阶段，应力与应变成正比关系，当局部应力升高时，相应的应变也会增***。在应力集中区域，材料受到更高的应力作用，会产生更***的弹性变形，一旦应力超过材料的屈服极限，还将引发塑性变形，进一步加剧应变集中的程度。这种应变集中可能导致材料的局部硬化、微裂纹萌生与扩展，进而影响整个酸雾净化塔的结构完整性和疲劳寿命。例如，在塔体的接管焊缝处，由于焊缝形状不规则以及焊接过程中产生的热影响区等因素，容易造成应力集中，同时在交变载荷或压力波动作用下，该区域将反复经历较***的应变变化，成为疲劳破坏的起始点。

 三、酸雾净化塔应力应变集中的常见部位及原因



 （一）塔体进出口管道连接处

1. 几何形状突变：进出口管道与塔体的连接通常采用法兰连接或焊接方式，在连接部位，管道直径与塔体直径往往存在差异，形成轴对称或非轴对称的几何突变。例如，当进口管道直径远小于塔体直径时，流体在进入塔体时会发生流线的急剧收缩与扩散，产生强烈的湍流和涡旋，这不仅对塔体内壁造成冲刷磨损，同时在连接处产生复杂的应力状态。根据流体力学原理，流速的变化会导致压力分布的改变，在管道与塔体的交界处，由于流通截面的突然扩***或缩小，会形成局部高压或低压区域，进而引起塔体壁面的环向应力和轴向应力的不均匀分布，产生应力集中。

2. 焊接残余应力：在管道与塔体的焊接过程中，由于焊接热源的局部加热和快速冷却，会在焊缝及其附近区域产生较高的残余应力。焊接过程中，焊缝金属在高温下膨胀受到周围母材的限制，冷却后便在焊缝内部形成拉应力，而在母材边缘则可能产生压应力。这种残余应力与外部工作载荷叠加后，会进一步加剧应力集中的程度。例如，在压力波动或风载荷等外部因素作用下，焊接接头处的应力水平可能会超出材料的许用应力范围，导致焊缝开裂或塔体局部变形，严重影响酸雾净化塔的正常运行和安全性。



 （二）塔体内填料支撑结构

1. 支撑梁与塔壁连接点：填料支撑结构通常由不锈钢或碳钢制成的横梁和格栅组成，用于支撑填料层的重量并将其均匀分布在塔体内。支撑梁与塔壁的连接方式多样，如焊接、螺栓连接等，但这些连接部位往往是应力集中的薄弱环节。一方面，由于支撑梁的截面形状与塔壁相比存在较***差异，在连接处形成了形状突变，导致应力流线的中断和重新分布，使得局部应力升高。另一方面，在填料层的重力作用下，支撑梁会产生弯曲变形，其与塔壁的连接点不仅要承受剪切力，还要承受弯矩的作用，这种复合受力状态进一步增加了应力集中的风险。例如，在一些***型酸雾净化塔中，由于填料层的厚度较***且重量较重，支撑梁在长期运行过程中可能发生疲劳断裂，而断裂往往起源于支撑梁与塔壁的连接处，这不仅会导致填料层的塌陷，还会堵塞塔体内部通道，影响废气处理效果并可能造成设备损坏。

2. 格栅与支撑梁交接处：填料格栅通常放置在支撑梁上，用于进一步分散填料的压力并增加填料与气体的接触面积。格栅与支撑梁的交接处由于结构的不连续性，容易产生应力集中。格栅的网格形状和尺寸与支撑梁的间距和宽度可能不匹配，在安装过程中可能会出现间隙或错边现象，这会导致在气流冲击和填料压力作用下，局部应力分布不均。此外，格栅在制造过程中可能存在的焊接缺陷、毛刺等问题也会成为应力集中的根源，在长期的振动和腐蚀环境下，这些部位的应力集中可能会引发格栅的断裂或变形，影响填料层的稳定性和净化效果。



 （三）喷淋系统安装部位

1. 喷淋管与塔***连接处：喷淋系统是酸雾净化塔的核心部件之一，喷淋管通常安装在塔***，通过喷头将吸收液均匀喷洒在填料层上。喷淋管与塔***的连接方式一般为焊接或法兰连接，由于喷淋管的管径相对较小且布置较为密集，在与塔***连接时会形成多处应力集中点。例如，在多个喷淋管汇合到塔***主管道的部位，由于管道布局复杂，存在***量的焊缝交叉和空间角度变化，导致应力集中系数显著增加。在吸收液的压力作用下，这些连接处的应力水平较高，容易发生泄漏或破裂事故。同时，喷淋管在长期受到吸收液的腐蚀和振动影响下，其与塔***连接处的疲劳损伤也会逐渐累积，进一步降低结构的可靠性和安全性。

2. 喷头与喷淋管连接点：喷头通过螺纹连接或卡套式连接等方式安装在喷淋管上，由于喷头的进出口直径与喷淋管内径存在差异，在连接处会产生流体扰动和应力集中。当吸收液从喷淋管流向喷头时，流速发生变化，在喷头入口处形成局部高压区，同时由于连接结构的不连续性，导致喷头与喷淋管连接部位的壁面受到较***的剪切力和拉应力作用。此外，喷头在长期使用过程中可能会因堵塞、磨损等原因导致喷射角度改变或流量不均匀，这会引起喷淋管内的流体压力波动，进一步加剧连接点的应力应变集中程度，***终可能导致喷头脱落或喷淋管破裂，影响酸雾净化塔的喷淋效果和废气处理效率。



 （四）除雾装置周边

1. 除雾器与塔体固定支架处：除雾装置通常安装在酸雾净化塔的***部或出口段，用于去除废气中的雾滴，防止其排放到***气中造成二次污染。除雾器一般通过固定支架与塔体相连，这些固定支架在承受除雾器自重、气流冲击力以及振动等因素的同时，由于其结构形状的***殊性，容易产生应力集中。例如，固定支架通常采用杆件或板件结构，在与塔体焊接或螺栓连接的部位，由于截面突变和力的传递路径复杂，会在局部形成较高的应力集中区域。在长期运行过程中，除雾器在气流作用下产生的振动会不断传递到固定支架与塔体的连接处，导致该部位的疲劳损伤逐渐积累，一旦疲劳裂纹扩展到一定程度，可能会引发除雾器的脱落或塔体局部结构的损坏，严重影响酸雾净化塔的正常运行和除雾效果。

2. 除雾器叶片根部：除雾器的叶片是实现气液分离的关键部件，其形状通常为波浪形或折板形，以增加除雾效率。叶片根部与支撑框架的连接部位是应力集中的敏感区域。一方面，由于叶片在气流冲击下会发生弯曲变形，其根部需要承受较***的弯矩和剪切力作用；另一方面，叶片在制造过程中可能存在的加工精度不足、表面粗糙度***等问题会导致应力分布不均。此外，在长期受到酸性雾滴的腐蚀作用下，叶片根部的材料性能会逐渐下降，进一步加剧应力集中的程度，容易在叶片根部产生裂纹并逐渐扩展，***终导致叶片断裂或脱落，使除雾效果***打折扣，同时也可能对下游设备造成堵塞或腐蚀损害。



 四、酸雾净化塔应力应变集中的危害



 （一）结构失效风险增加

应力应变集中区域是酸雾净化塔结构强度的薄弱环节，在长期承受交变载荷、压力波动、风载、地震力等外部作用以及内部介质压力和腐蚀性环境的影响下，极易引发结构失效。例如，在应力集中处可能出现疲劳裂纹的萌生与扩展，随着裂纹的逐渐长***，塔体或部件的剩余强度不断降低，***终可能导致突然断裂或破裂，造成设备损坏、停产维修甚至人员伤亡等严重后果。如某化工企业的酸雾净化塔因塔体焊缝处应力集中未得到有效处理，在长期运行后焊缝开裂，***量酸性废气泄漏，不仅污染了周边环境，还迫使企业停产整顿，造成了巨***的经济损失和社会影响。



 （二）设备使用寿命缩短

由于应力应变集中导致的局部高应力和高应变状态，会加速材料的疲劳损伤和腐蚀进程，从而使酸雾净化塔的整体使用寿命***幅缩短。在应力集中区域，材料反复经历弹性变形和塑性变形，其内部的晶体结构会逐渐发生变化，产生位错堆积、晶界滑移等现象，导致材料硬化和脆化。同时，酸性介质在应力集中引起的微小裂纹处容易发生电化学腐蚀，进一步加剧裂纹的扩展速度。例如，一些采用普通碳钢材质的酸雾净化塔，在应力集中部位往往率先出现腐蚀穿孔现象，而相比之下，如果能够有效降低应力集中程度，采用合理的防腐措施和耐蚀材料，设备的使用寿命可得到显著延长，从而降低企业的设备更新成本和运营成本。



 （三）运行性能下降

应力应变集中对酸雾净化塔的运行性能也有诸多不利影响。***先，在应力集中区域出现的变形或裂纹可能会改变塔体内的气流分布和液体喷淋效果，导致废气与吸收液之间的接触不充分，净化效率降低。例如，当塔体局部变形使填料层出现偏流现象时，部分废气可能未经充分处理就直接排出，使排放浓度超标。其次，应力集中引发的振动问题可能会影响喷淋系统的正常工作，导致喷头喷雾不均匀、喷淋角度改变或喷淋量不稳定等现象，进而影响对酸雾的吸收效果。此外，除雾装置周边的应力集中若导致除雾器变形或损坏，会使雾滴去除效率下降，带有酸性雾滴的废气排放到***气中，不仅对环境造成污染，还可能对周边设备和建筑物产生腐蚀危害。



 五、酸雾净化塔应力应变集中的检测方法



 （一）无损检测技术

1. 超声波检测：超声波检测是一种广泛应用的无损检测方法，适用于检测酸雾净化塔焊缝、板材等部位内部的缺陷以及应力集中情况。其原理是通过超声波探头向被检测物体发射高频超声波信号，当超声波遇到材料内部的缺陷或应力集中区域时，会发生反射、折射和散射等现象，反射波被探头接收后转换为电信号，经过处理和分析可以确定缺陷的位置、***小和性质以及应力集中的程度。例如，对于塔体焊缝的检测，超声波能够发现焊缝内部的气孔、夹渣、裂纹等缺陷，同时根据反射波的***征变化可以评估焊缝附近的应力集中情况。该方法具有检测灵敏度高、操作简便、成本低等***点，但对被检测表面的光洁度要求较高，且对于形状复杂、表面不平整的部件检测效果可能会受到一定影响。

2. 射线检测：射线检测利用 X 射线或γ射线穿透被检测物体并在感光材料上形成影像的原理，来检测酸雾净化塔内部的缺陷和应力集中情况。当射线穿过物体时，由于不同密度和厚度的材料对射线的吸收程度不同，因此在缺陷或应力集中区域会形成对比度明显的影像。通过观察和分析这些影像，可以准确地判断出缺陷的类型、位置和***小以及应力集中的区域。例如，在检测酸雾净化塔的铸造部件或厚实的塔体壁时，射线检测能够有效地发现内部的缩孔、疏松、裂纹等缺陷以及由于形状突变引起的应力集中情况。然而，射线检测需要专门的防护措施和设备，检测成本相对较高，且对环境的辐射污染需要严格控制，同时对于一些细小裂纹或浅表面缺陷的检测灵敏度可能不如超声波检测。

3. 磁粉检测：磁粉检测适用于检测酸雾净化塔中铁磁性材料表面或近表面的缺陷以及应力集中导致的表面裂纹。其工作原理是对被检测部件进行磁化，使缺陷部位产生漏磁场，然后在部件表面撒上磁粉或浇涂磁悬浮液，磁粉会被漏磁场吸附并形成可见的痕迹，从而显示出缺陷的位置和形状。在酸雾净化塔中，对于一些焊缝表面、法兰连接部位以及易产生应力腐蚀裂纹的区域，磁粉检测可以快速、有效地发现表面缺陷和应力集中引起的早期裂纹。该方法操作简单、成本低、检测速度快，但只能检测铁磁性材料表面的缺陷，对于非铁磁性材料或内部深层缺陷无法检测，且检测结果的准确性容易受到被检测表面清洁度、粗糙度等因素的影响。



 （二）应变测量技术

1. 电阻应变片测量：电阻应变片测量是一种常用的应变测量方法，通过将电阻应变片粘贴在酸雾净化塔的待测部位表面，当被测部位发生变形时，应变片的电阻值会随之发生变化，利用电阻应变仪可以将电阻变化转换为应变值并进行实时监测和记录。在研究酸雾净化塔的应力应变集中情况时，可以在塔体的关键部位如进出口管道连接处、填料支撑结构、喷淋系统安装部位等粘贴应变片，以获取在这些部位在实际运行过程中的应变数据。通过对应变数据的分析，可以了解应力集中的程度、分布规律以及在不同工况下的应变变化情况，为评估设备的应力状态和安全性提供依据。例如，在某酸雾净化塔的实验研究中，通过在塔体焊缝附近粘贴电阻应变片，成功地监测到了在不同压力和温度条件下焊缝处的应变变化情况，发现了应力集中较为严重的区域，并及时采取了相应的加固措施，有效地提高了设备的安全性和可靠性。该方法具有精度高、灵敏度***、可实时监测等***点，但应变片的粘贴质量和性能容易受到环境因素的影响，如温度、湿度、粘结剂质量等，且对于复杂形状的表面粘贴难度较***，同时测量结果只能反映表面层的应变情况，对于内部应力应变的测量存在一定的局限性。

2. 光纤光栅传感器测量：光纤光栅传感器是一种基于光纤光栅原理的新型应变测量技术，具有许多******的***点。它通过将光纤光栅传感器埋入或粘贴在酸雾净化塔的结构材料中，当结构发生变形时，光纤光栅的周期会发生变化，从而导致其反射光谱发生移动，通过检测反射光谱的移动量就可以计算出相应的应变值。与传统的电阻应变片测量方法相比，光纤光栅传感器具有抗电磁干扰能力强、耐腐蚀性***、体积小、重量轻、可分布式测量等***点，***别适合于酸雾净化塔这种恶劣环境下的长期应变监测。例如，在一些***型化工企业的酸雾净化塔中，采用光纤光栅传感器对塔体的关键部位进行应变监测，能够实时获取整个结构的应变分布情况，及时发现应力应变集中区域的变化趋势，为设备的预防性维护和安全管理提供了有力的技术支持。然而，光纤光栅传感器的成本相对较高，安装和技术要求也较为复杂，需要专业的设备和技术人员进行操作和维护。



 （三）有限元模拟分析

有限元模拟分析是一种基于计算机数值计算的方法，通过建立酸雾净化塔的三维实体模型，将其划分为若干个有限单元，然后根据力学原理和边界条件对每个单元进行求解，***后得到整个结构的应力应变分布情况。在分析酸雾净化塔的应力应变集中问题时，有限元模拟可以准确地考虑各种复杂的几何形状、载荷条件、材料***性以及边界约束等因素，能够直观地显示出应力应变集中的部位、***小和分布规律。例如，在设计阶段，通过对酸雾净化塔的不同设计方案进行有限元模拟分析，可以***化结构参数，如塔体壁厚、进出口管道直径、填料支撑结构形式等，以降低应力集中程度；在运行阶段，可以根据实际运行参数对设备进行模拟分析，预测在不同工况下应力应变集中的变化情况，为设备的安全稳定运行提供理论指导。此外，有限元模拟分析还可以用于研究不同缺陷类型和尺寸对应力应变集中的影响，以及各种加固措施的效果评估等。该方法具有不受模型尺寸和形状限制、计算精度高、能够重复计算和对比分析等***点，但需要准确的模型建模、合理的材料参数设定以及高效的计算软件和硬件支持，同时对于分析结果的解读和验证也需要一定的专业知识和经验。



 六、酸雾净化塔应力应变集中的预防与控制措施



 （一）***化结构设计

1. 渐变设计：在酸雾净化塔的结构设计中，应尽量避免尖锐的形状突变和过***的尺寸差异，采用渐变的设计原则来减缓应力应变集中。例如，在塔体进出口管道连接处，可以设计成圆弧过渡或锥形渐缩渐扩结构，使流体的流线逐渐变化，减少湍流和涡旋的产生，从而降低局部应力水平。对于填料支撑结构的横梁与塔壁连接处，可以采用楔形垫板或过渡段设计，使支撑梁的截面逐渐变化，减小应力集中系数。同样，在喷淋管与塔***连接部位以及除雾器固定支架与塔体的连接处等关键部位，也应通过***化结构形状和尺寸过渡方式来改善应力分布情况。

2. 合理选型与布局：根据酸雾净化塔的处理风量、废气成分、压力损失等工艺要求，合理选择塔体的形状（如圆形、方形）、尺寸以及各部件的材料和规格。例如，对于处理***风量且含尘量较高的废气，宜选用圆形塔体结构以减小风阻和应力集中；在选择填料支撑结构时，应根据填料的类型、密度和高度等因素确定支撑梁的间距、截面尺寸和材质，确保其具有足够的强度和刚度来承受填料重量并均匀分布载荷；在布置喷淋系统时，要充分考虑喷头的覆盖范围、喷淋角度和流量均匀性，避免因喷头布置不合理导致局部水流冲击过***而产生应力集中。通过合理的选型与布局设计，可以从源头上降低酸雾净化塔的应力应变集中风险。



 （二）改进制造与加工工艺

1. 焊接工艺控制：焊接是酸雾净化塔制造过程中的关键环节之一，也是应力应变集中的主要来源之一。因此，必须严格控制焊接工艺参数
