酸雾净化塔的组成

酸雾净化塔的组成

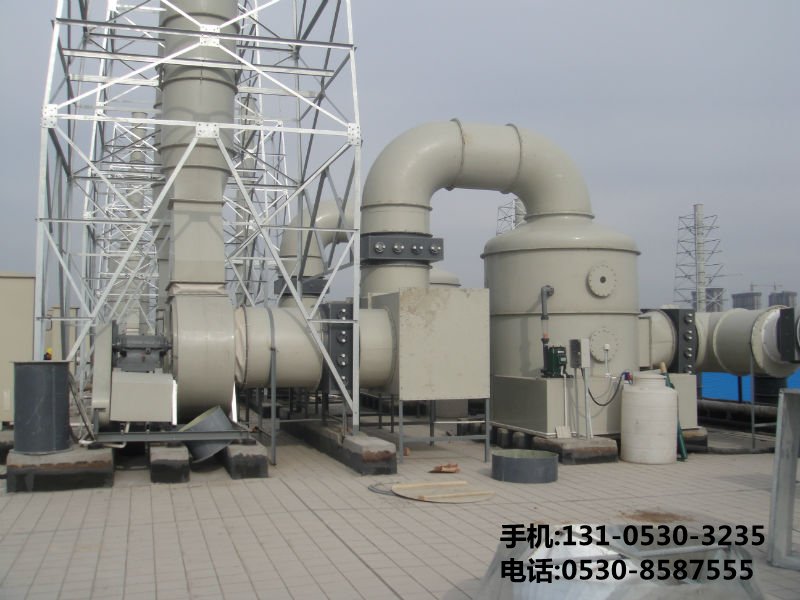

酸雾净化塔是一种用于处理酸性气体的设备，广泛应用于化工、冶金、电力、水泥等行业。它的主要作用是将含有酸性气体的空气通过塔体，使其中的酸性气体与吸收液充分接触，从而达到净化空气的目的。本文将详细介绍酸雾净化塔的组成部分及其功能。



1. 塔体



塔体是酸雾净化塔的主体部分，通常采用耐腐蚀的材料制成，如玻璃钢、PP（聚丙烯）等。塔体内设有多层填料层，用于增加气体与吸收液的接触面积，提高净化效果。塔体的形状有立式和卧式两种，根据实际工况选择合适的类型。



2. 填料层



填料层是酸雾净化塔的核心部分，主要由填料和支撑结构组成。填料的作用是增加气体与吸收液的接触面积，提高净化效果。常用的填料有拉西环、鲍尔环、阶梯环等，这些填料具有较***的比表面积和******的传质性能。支撑结构用于固定填料，防止填料在运行过程中发生位移。

3. 喷淋系统



喷淋系统是酸雾净化塔的重要组成部分，主要由喷淋管、喷嘴和泵组成。喷淋管布置在塔体的上部，喷嘴均匀分布在喷淋管上，用于将吸收液均匀喷洒到填料层上。泵的作用是将吸收液从储液槽输送到喷淋管，保证喷淋系统的正常运行。



4. 除雾器



除雾器位于酸雾净化塔的***部，主要用于去除气体中的水蒸气和细小液滴。除雾器的工作原理是利用惯性碰撞、拦截、扩散等作用，使水蒸气和细小液滴与除雾器表面接触，从而达到分离的目的。常见的除雾器有丝网除雾器、叶片除雾器等。



5. 吸收液循环系统



吸收液循环系统主要包括储液槽、泵、管道等部件。储液槽用于储存吸收液，通常采用耐腐蚀的材料制成。泵的作用是将吸收液从储液槽输送到喷淋系统，保证喷淋系统的正常运行。管道用于连接各个部件，形成一个封闭的循环系统。



6. 控制系统



控制系统是酸雾净化塔的操作核心，主要包括仪表、阀门、电气控制柜等部件。仪表用于监测塔体的运行参数，如温度、压力、流量等。阀门用于调节塔体的运行状态，如进气阀、出气阀、排空阀等。电气控制柜用于实现塔体的自动化控制，提高运行效率和安全性。



总之，酸雾净化塔由塔体、填料层、喷淋系统、除雾器、吸收液循环系统和控制系统等部分组成。各部分相互配合，共同完成酸性气体的净化任务。了解酸雾净化塔的组成及功能，有助于我们更***地选择和使用这种设备，为环境保护做出贡献。
