pp净化塔



它由壳体、填料、填料支架、液体分配器、中间支架和再分配器、气液进出口管等部件组成。



填料是pp净化塔的核心，它提供了pp净化塔内的气液接触面。填料和塔的结构决定了塔的性能。



填料必须具有比表面积***、空隙率高、润湿性***、耐腐蚀、一定的机械强度、低密度、低价格等***点。



常用的填料有蕾丝环、布尔环、弧形鞍座和矩形鞍座填料。自20世纪80年代以来开发的QH-1平环填料、84个内弧环填料、刺猬填料、金属板填料、规则板波纹填料、网格填料等新型填料，为先进pp净化塔的设计提供了依据。



填料柱适用于快速、瞬时的吸收过程，常用于气体净化。

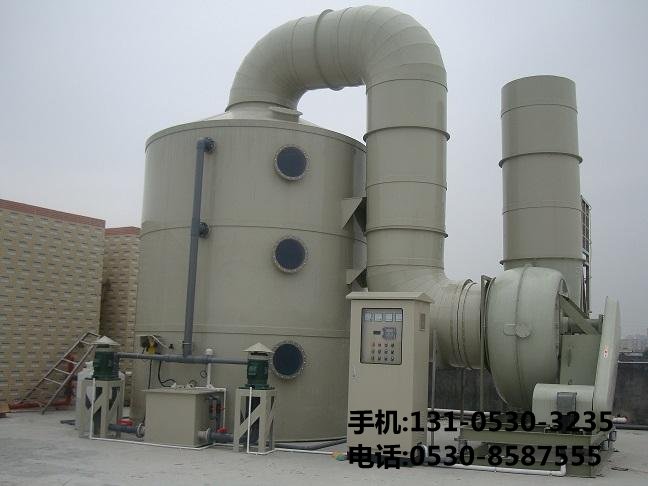

pp净化塔示意图



塔结构简单,容易制作的耐腐蚀材料,气液接触面积***,接触时间长,适应性强,体积变化的塔,塔阻力小,压力损失是300 ~ 700 pa,相比与板列风量很小,表面气体速度一般是0.5 ~ 1.2 m / s,气体速度形成的洪水,6 ~ 8立方米/的喷雾密度(m2, h)以保证包装润湿,液气比控制在2 ~ 10 l/m3。



pp净化塔不适合处理含尘量高的烟气。



湍球塔



它是填料柱的一种***殊形式，填料在填料柱中运动以增强吸收过程。



光栅放置在塔之间的一定数量的光球包装(29 ~ 38毫米)直径、喷淋pp净化塔的***部,湿球的表面,气体从底部,小球被炸毁动荡的旋转,由于气体、液体和固体三阶段完全访问,球表面液膜不断更新,增加驱动力的吸收,提高吸收效率。



该塔制造、安装、维护方便，可根据不同规格、不同质量的钢球改变操作范围。



塔可处理***风量，空塔气速1.5 ~ 6.0m/s，喷雾密度20 ~ 110m3/(m2·h)，压力损失1500 ~ 3800pa，也可处理粉尘气。



缺点是塑料球不能承受高温，球容易开裂(一般0.5 ~ 1年)，经常需要更换，成本高。













板柱



平板塔是一种塔，塔内有多层板，液体从塔***进入。气体从塔底进入，在每个塔板上进行气体和液体的质量和传热。



有很多种板塔。



吸收体***致可分为两类:一类是下吸式，如气泡塔、筛板塔、浮阀塔、s型单向流板塔、舌板塔、浮动射流塔等。另一种是通流板塔，如通流闸门孔板塔(落板塔)、波纹通流板塔、菱形斜孔板塔、短管通流板塔。



我用的是筛板柱



筛孔直径一般为5 ~ 10mm，筛孔总面积占筛板面积的10% ~ 18%。



为了保持甚至液体层厚度在筛板上,设置溢流堰筛板,液体层厚度一般约40 mn,空的筛板塔的风速约为1.0 ~ 3.5 m / s,筛板孔的气流速度是6 ~ 13 m / s,和每一层的电阻的筛板是300 ~ 600 pa。



筛板塔的主要***点是结构简单，风量***，能处理粉尘气体。



缺点是筛孔清理困难，塔的安装要求严格，托盘应保持水平。操作灵活性小。



倾斜的孔板塔



斜孔板塔是筛板塔的另一种形式。斜孔宽10 ~ 20m，长10 ~ 15mm，高6mm。空塔气流速度一般为1 ~ 3.5m/s，筛孔气流速度为10 ~ 15m/s。



从斜孔的气体喷出,在相反的方向,两个洞之间的孔交错,液体通过溢流堰板(堰高度30毫米),垂直流和气流方向,导致气液湍流的高度,不断更新迅速的表面,与气体和液体接触***,传质效果***,净化效率高,h
